Aspöck Stecker Belegung
STECKPLÄNE DIN / ISO
| Blinklicht links | Nebelschlußlicht | Masse * | Blinklicht rechts | Rücklicht rechts | Bremslicht | Rücklicht links | Rückfahrlicht | Dauerplus | Ladeleitung | Masse für Ladeleitung * | Datenleitung | Masse für Dauerplus * | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | |

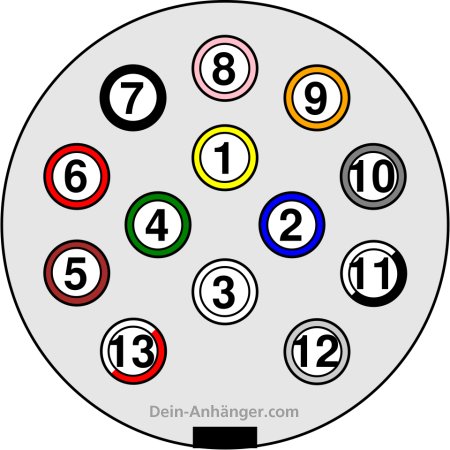

| Stecker 13-pol. DIN/ISO 11446 |
gelb | blau | weiss | grün | braun | rot | schwarz | grau | braun/ blau |
braun/ rot |
weiss/rot | weiss/ schwarz |
|
| Stecker Multicon od System WEST |
gelb | blau | weiss | grün | braun | rot | schwarz | grau | braun/ blau |
braun/ rot |
weiss/rot | weiss/ schwarz |
|
| L | 54g | 31 | R | 58R | 54 | 58L | 1 | 4 | 6 | 7 | 2 | 3 | |

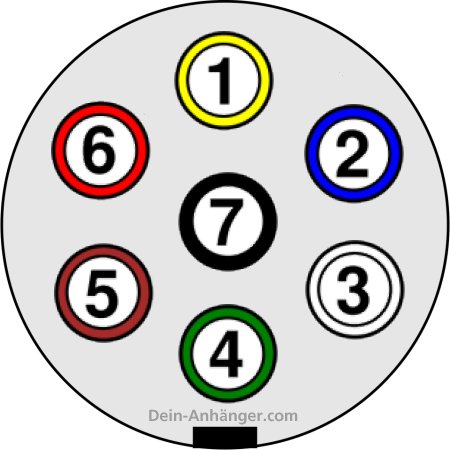

| Stecker 7-pol. DIN/ISO 1724 |
gelb | blau | weiss | grün | braun | rot | schwarz | ||||||
| Stecker 7-pol. DIN/ISO 3732 |
braun | blau | schwarz | gelb-grün |
* Die drei Masseleitungen dürfen anhängerseitig nicht elektrisch leitend verbunden sein.
